Homelab服务升级计划（一）：硬件升级

终于又到了传统艺能折腾homelab的时刻了，虽然之前的服务已经稳定运行了4年时间，期间小修小补已经初具所谓的云原生的形态，然而在日志、可观测性等方面还存在不少提升的空间。另外整了一个ROS盒子，终于可以将网关分割出home server了，这样远程维护就不用担心把网干了。最后就是上k8s，因为之前就基本容器化了，所以这一步反而是相对来说比较简单的。这次升级完感觉这套配置基本已经到头了，下一轮升级应该就是直接上刀片服务器、FTTR、10G内网这些了，估摸着还要再打几年工才能凑够（笑）。

文章内容会比较长，这边分两部分。首先是硬件升级，然后是各种基建服务的搭建。这个系列默认读者具有完备的计算机基础知识，不会手把手教学，请RTFD。

顶层设计

首先整理下目前homelab的特点：

云服务分布广：和大厂不同，homelab一般包括私有云和公有云两部分。私有云就是跑在家里的服务器，而公有云可能由各大云厂商的小鸡组成。当然你也可以足够牛逼（rich），直接整一个ASN和ip段（
SLA保证不同：公有云的SLA一般都在几个9，问题不是很大，差别在于配置不同。而私有云因为一般都是家宽，由于运营商、地域、IP过期时间、（自己的折腾）、停电维护等等原因，很难保证高SLA。这也是homelab与商业化私有云非常大的区别之一。
国内特色：大部分人无法规避的一点是需要适应国内特色网络环境，不止是国际出口，高峰期的国内QoS也不可忽视。

综合以上这些特点和之前的环境体验，简单画了一个升级后的整体家庭云拓扑图：

喵云拓扑图

总体设计和之前一样，安全性依然是第一优先，并针对homelab特点进行专门的优化，具体的设计思路会在下面详细介绍，

网络

首先是香港的Server 1，作为承载主站的节点，SLA和速度要求是最高的。因此只有一条数据上报的连接流向国内。网络因为换成了昂贵的CN2 GIA，带宽并不大，老老实实挂站吧。

第二台是一直在用的美国Server 2，量大管饱，因此作为主要代理服务器使用，变化不大。

而国内外连接方式是本次升级重点，所有流量目前均走IPLC专线出网。不得不说感受了专线的极致稳定和快速，很难再回到之前直连的各种抽风体验了。尤其是对于监控数据上报和游戏加速，稳定不丢包才是神中神。

那么古尔丹，代价是什么呢？
贵。

大内网组网选择

网上不少教程建议使用tailscale之类的组网工具，将所有服务器组成一个大内网，方便各种管理。而本次升级并没有采用这种方式，主要有以下三个方面的原因：

最重要的一点，目前基于wireguard的组网技术基本都会尝试使用P2P，而tailscale更为激进，有自己的一套打洞方式。这在理论上是最优的，但是却不符合“国内特色”。即使代理服务器通过专线接入虚拟局域网，与国内客户端建立连接时依然会尝试走P2P，而这在长期运行时反而会劣化网络速度，是我们不愿看到的。但是截止目前，tailscale并未提供强制关闭P2P的选项。
个人需求，私有云中会存在高危网段和公共网段，虚拟化好办用一个vlan就能隔离。但是组网根据设计会放在网关上做，因此需要一层额外的防火墙或ACL策略。加上目前VPS的防火墙策略使用的是云厂商的安全组而不是iptables，因此组内网后所有安全组均会失效，风险比较高。
我们需要思考下，大内网真的需要么？组建大内网就是为了方便互访，然而公有云一般都会提供公网IP，有无数种方式可以实现跨网访问。唯一比较有用的在于多个私有云之间的组网，可以解决动态ip变化的问题。不过目前我就一台homelab主机，所以大内网其实用处不大。

服务器升级

原先只有一块1T的970EVO Plus作为宿主机系统盘，后来发现Windows、MacOS的系统吃硬盘还是太猛了，加上几个Linux虚机基本容量已经捉襟见肘了。本次升级主要是加了一块2T的990EVO Plus，将原本作为zfs缓存的SSD U盘换到了E50UG上做docker的外置存储（见下文），老的1T目前存储还够用就作为新的zfs缓存好了。

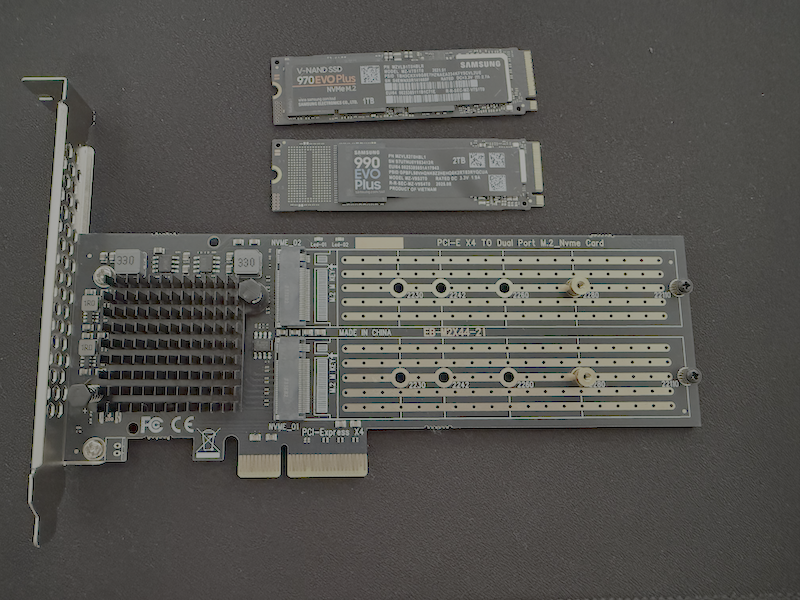

SSD全家福

加硬盘这个还是要说道说道，由于HPE gen10 plus没有M2槽位，之前用的是PCIE转出来的M2。但是现在多加一条硬盘，需要更换为双口的扩展卡。目前市面上主要有两种扩展卡，一种是不带芯片的，比较便宜但是需要BIOS支持PCIE拆分；另一种是带芯片的，价格翻了好几倍但是不需要BIOS支持。虽然理论上来说这台服务器是支持拆分的，但是查阅了一些前人的帖子发现坑非常的大，且新版的BIOS似乎把这个功能给阉割了。所以最后还是忍痛花了600多大洋买了EB-LINK的自带芯片双口扩展卡，很难理解为啥这么个玩意儿卖这么贵……

ROS配置

本次比较重大的升级是将原来All in boom的openwrt虚拟机换成了MikroTik的E50UG，主要解决的是每次升级运维服务器都需要假期回家才能搞的问题（否则万一出什么问题没上线就直接失联了），将网关拆分出来就能利用iLO随便远程管理了。因为透明代理、frp端口转发等是必须的，所以支持了docker的ROS可玩性还是比较高的。本体非常小小一只，搭建完后大概长这样：

ROS

稳定运行后的温度比较高，略烫手的程度。系统配置请仔细阅读官方文档，顺便也能复习下计算机网络哈哈：

https://help.mikrotik.com/docs/spaces/ROS/pages/328059/RouterOS

下面的步骤教程仅限于7.20版本，后续更新不保证可用。

网段配置

为了减少二级NAT造成的性能损失和各种奇葩问题，路由器和服务器啥的全部做成桥接模式，整个网络比较扁平。由于也没有啥智能家居设备，就不费事在ros上划vlan了，所有ROS网口直接用一个网桥全连起来，然后用防火墙做隔离。

10.0.0.1/16：核心内网，直连主机（T0）
10.20.0.1/16：VPN（T20）
10.40.0.1/16：ROS docker（T40）
10.80.0.1/16：PVE（T80）
10.160.0.1/16：PVE（T160）
10.190.0.1/16：PVE（T190）

主动访问的网络限制如下表：

级别	出方向	代理	隔离
T0	ANY	✅	❌
T20	ANY	❌	❌
T40	WAN	❌	❌
T80	WAN	✅	❌
T160	WAN	✅	✅
T190	WAN	❌	✅

IPV6因为懒得配防火墙，暂时只给10.0.0.1/24

另外提一嘴，由于HPE服务器只插了一根网线到ROS，因此只有这个需要配置VLAN实现网段隔离，否则ROS上的DHCP无法给PVE中的主机分配正确安全区的IP。

OpenVPN

为了能远程回家，这里直接用自带的OpenVPN即可，参考文章：https://www.simaek.com/archives/275/

首先签一个证书

/certificate
add name=ovpn-ca common-name=ovpn-ca days-valid=3650 key-size=2048 key-usage=crl-sign,key-cert-sign
add name=ovpn-server common-name=ovpn-server days-valid=3650 key-size=2048 key-usage=digital-signature,key-encipherment,tls-server
add name=ovpn-client common-name=ovpn-client days-valid=3650 key-size=2048 key-usage=tls-client

sign ovpn-ca name=ovpn-ca
sign ovpn-server name=ovpn-server ca=ovpn-ca
sign ovpn-client name=ovpn-client ca=ovpn-ca

给VPN网段分配10.20.0.1/24网段，并添加用户

/ip pool add name=ovpn ranges=10.20.0.2-10.20.0.254
/ppp profile add name=ovpn local-address=10.20.0.1 dns-server=10.20.0.1 remote-address=ovpn use-compression=yes use-encryption=yes use-ipv6=no

# change to your own
/ppp secret add name=xxx password=xxx profile=ovpn service=ovpn

然后添加vpn服务，注意这里需要有 push-routes 参数把10.0.0.0/8路由推送给客户端，否则需要手动添加路由

/interface ovpn-server server add name=ovpn port=1194 certificate=ovpn-server default-profile=ovpn protocol=tcp netmask=24 mode=ip require-client-certificate=yes auth=sha256,sha384,sha512 cipher=aes128-gcm,aes192-gcm,aes256-gcm disabled=no push-routes="10.0.0.0 255.0.0.0"

接着是一些教程里没讲到的，如果和我一样配的是default drop的防火墙策略，那么不仅要允许1194端口，还得允许10.20.0.1/24的input，否则无法从vpn访问router

1
2

/ip firewall filter add chain=input protocol=tcp dst-port=1194 action=accept place-before=1 comment="Allow OpenVPN"
/ip firewall filter add chain=input action=accept place-before=1 src-address="10.20.0.1/24" comment="Allow OpenVPN"

最后导出.ovpn文件下载，这里导出key必须要有 export-passphrase 密码，如果我们不想每次都输入密码，那么可以下载后用openssl把密码删了

1 2	/certificate export-certificate ovpn-ca /certificate export-certificate ovpn-client export-passphrase=12345678

1	openssl rsa -in cert_export_ovpn-client.key -out cert_export_ovpn-client.key

DNS配置

本次升级另一个重要的点是自建了DNS基础服务，并通过DoH向私有云提供加密解析服务。由于ROS没有默认根证书，直接添加会无法验证tls证书，如果不验证那么和裸奔也没区别，所以我们需要导入根证书。另外默认会采用运营商DNS，所以还需要禁用掉这个配置（有关DoH的DNS服务可以参考下一篇）。由于DoH自身用的是域名，去掉默认DNS后将会无法解析，所以需要手动加个静态解析。

/interface pppoe-client set 0 use-peer-dns=no

/ip dns
# change to your own
set use-doh-server="https://domain.com/dns-query" verify-doh-cert=yes
static add name=domain.com address=ip

导入根证书步骤：

浏览器访问域名，点击小锁图标查看证书
下载根证书和中间证书
Files 上传然后 System-Certificates 导入，注意根证书有效期到了要重新下载。

DNS解析空数据问题

DNS服务搭建用的是大佬的easymosdns，搭建好后测试发现运行一阵子后会出现一些域名解析为空的情况，而且由于ROS自身的域名缓存规则，空解析也会被缓存上，导致这些网站一段时间将会无法访问。这个奇怪的问题困扰了我一段时间，一开始以为是ROS的问题，找了半天文档也没看出个所以然。后来发现竟然是DoH服务的问题。

easymosdns的DoH服务运行在9053端口，通过反代暴露到443，tcpdump抓包空解析的域名如下：

1	410 4.990542 127.0.0.1 127.0.0.1 DoH 347 Standard query response 0xbab3 No such name HTTPS page.aliyun.com SOA fake-ns.mosdns.fake.root

竟然返回了一个fake的地址，而这个报错也非常有意思 No such name HTTPS page。查找资料发现DNS支持一个HTTPS(TYPE65)记录，用于返回web页面的地址，而这个在easymosdns里出于科学上网的原因是被屏蔽的。一般情况下，找不到type65应该会fallback到正常的解析，但是ROS似乎有某种race condition，导致有些时候的type65结果会被缓存。这里我们需要改配置解除type65限制才能获得正常的返回：

157	11.101001	127.0.0.1	127.0.0.1	DoH	598	Standard query response 0xe97a HTTPS page.aliyun.com CNAME page.aliyun.com.gds.alibabadns.com CNAME na61-na62.wagbridge.alibaba.aliyun.com CNAME na61-na62.wagbridge.alibaba.aliyun.com.gds.alibabadns.com SOA gdsns1.alibabadns.com

ipv6

江苏电信给了/60的ipv6，可以搞SLAAC，参考文章：https://wu.renjie.im/blog/network/ros-dhcpv6/zh-cn/

注意由于ipv6也有运营商默认DNS，只设置 use-peer-dns=no 似乎没有效果，需要加上 accept-router-advertisements=no。

/ipv6 settings set accept-router-advertisements=no
/ipv6 dhcp-client add add-default-route=yes interface=pppoe-out1 pool-name=delegation pool-prefix-length=62 prefix-hint=::/60 request=prefix use-peer-dns=no
/ipv6 address add address=::1 from-pool=delegation interface=bridge

/ipv6 dhcp-server add name=default prefix-pool=delegation interface=bridge lease-time=1d
/ipv6 nd set [ find default=yes ] other-configuration=yes
/ipv6 dhcp-server option add code=23 name=dns value=0xfd000000000000000000000000000001
/ipv6 address add address=fd00::1 advertise=no interface=bridge
/ipv6 dhcp-server set default dhcp-option=dns

ntp

时间服务应该算是少有的可以使用国内服务器的服务，直接设置成中科院授时中心的就行，然后给本地广播。

1 2	/system ntp client set enabled=yes servers="ntp.ntsc.ac.cn" /system ntp server set enabled=yes multicast=yes manycast=yes

防火墙策略

搞安全的自然要设置严格的防火墙策略咯～主要有下面一些设置：

默认策略drop
禁ping
禁默认的ipsec相关端口
关闭ros除winbox以外端口
用户登录白名单ip
安全区接口IP绑定

DDNS

ros自带的DDNS在国内肯定是不能指望的，网上搜了下也没有啥靠谱的方案（那些教人把AKSK传到自己服务器的真有人敢用么……），干脆用golang手搓了一个，大家可以自己部署：https://github.com/MXWXZ/ros-ddns

步骤很简单，找台服务器把docker跑起来，然后在Script里面加一个脚本，最后添加Scheduler5分钟执行一次即可。具体可以参考项目Readme。

容器

尝试ROS最主要的一点就是看中了新版本支持自定义容器，提供了很高的可玩性。参考文档：https://help.mikrotik.com/docs/spaces/ROS/pages/84901929/Container

折腾了一会发现这东西的坑还是比较大的，首先默认只有128M的存储，对于动不动上G的容器镜像来说肯定是不够的，不过还好由于新加了一块SSD，之前做ZFS缓存的CHIPFANCIER可以拔下来插到E50UG上做外置存储，格式化后添加进Disk就行。

然后第二个坑就是创建时的rootdir必须保证不存在，由系统自动创建，手动创的话会报莫名其妙的错误。另外容器设置完你在winbox里就不能访问rootdir和mountdir，动态改文件会比较麻烦，这里推荐使用SFTP进行管理，可以绕开这些限制。

就算你把这些都做完了，跑提供了arm的镜像依然会报类似 Illegal instruction 的错误（例如某mihomo），查了一会资料发现其实他这个cpu只开启了arm32v5的支持，而现在正常的镜像基本都在arm32v7。按照帖子里的说法其实这个CPU理论上是可以支持的，不知道为啥没有开启这个特性，所以我们得自己去编译镜像。

好在软件是go写的，交叉编译比较舒服，这边提供一个Dockerfile样例：

FROM arm32v5/debian:stable
LABEL org.opencontainers.image.source="https://github.com/MetaCubeX/mihomo"

RUN apt-get update && apt-get install --no-install-recommends -y ca-certificates tzdata iptables && rm -rf /var/lib/apt/lists/*

VOLUME ["/root/.config/mihomo/"]

COPY bin/mihomo-linux-armv5 /mihomo
ENTRYPOINT [ "/mihomo" ]

1 2	docker build --platform linux/arm/v5 -t arm32v5/mihomo . docker save arm32v5/mihomo -o mihomo.tar

上传后挂载就能跑起来了。

透明代理1

由于经常需要获取原始ip，因此刚需不使用fakeip，而目前的容器环境下似乎并不支持tproxy，捣鼓了一阵redir-host模式，基本实现了透明代理。

首先mihomo配置需要添加：

dns:
  enable: true
  enhanced-mode: redir-host
  use-hosts: true
  use-system-hosts: true
  ipv6: false
  default-nameserver:
    - system
  nameserver:
    - system
  fallback:
    - system
  proxy-server-nameserver:
    - system
  direct-nameserver:
    - system

tun:
  enable: true
  stack: mixed
  auto-route: true
  auto-redirect: false
  auto-detect-interface: true
  device: tun0
  strict-route: true

这样在启动的时候会自动创建一个tun0的虚拟网卡，并且自动转发流量。假设分配给veth的ip是10.40.0.2，这个时候同网段下如果把网关配置成这个ip应该就能自动分流了。但是由于现在我们只给docker分配了24网段，因此还需要做一个路由配置，使得我们能够精确控制那些网段经过代理，并且不需要额外配置网关：

/routing table add name=proxy fib
/ip firewall mangle add chain=prerouting src-address-list=PROXY dst-address-list=!LAN in-interface-list=PROXY action=mark-routing new-routing-mark=proxy
/ip firewall mangle add chain=prerouting src-address-list=PROXY dst-address-list=PROXY-GW in-interface-list=PROXY action=mark-routing new-routing-mark=proxy protocol=udp dst-port=53
/ip route add dst-address=0.0.0.0/0 gateway=10.40.0.2 routing-table=proxy

主要的功能大概就是将PROXY列表中通往外网的流量搭上标记，然后将标记的流量包下一跳转到透明代理。注意由于DNS在内网，而要想让透明代理能够识别域名，还需要将所有通往PROXY-GW（其实就是ROS在不同子网的网关地址）的DNS流量也进行标记。
配完以后，我们标记的流量就会经过10.40.0.2了，curl www.google.com也能正常访问，并且nslookup可以正常得到真实IP。

然而很可惜，E50UG的CPU性能在容器环境下并不足以支持千兆网络的透明代理，实测即使在容器内wget或者采取手动设置proxy的方式，direct模式跑到300M就会占满CPU，加上防火墙标记的透明代理更是只能跑到50-80M。

因此目前而言，我们还是让ROS安静地做一个网关好了，代理还是需要用旁路由的方式虚拟化一台主机……
